LILYGO T-Dongle ESP32-S3

1 - Spécifications de la clef USB Lilygo T-Dongle S3 ESP32-S3

C'est quoi la clef USB Lilygo T-Dongle S3 ESP32-S3 ?
La LilyGO T-Dongle-S3 est une carte de développement ESP32-S3 miniaturisée dans un boîtier de clé USB, équipée d'un écran LCD ST7735 de 0,96 pouce (80x160 pixels) et d'un emplacement pour carte microSD (TF).
Elle intègre un processeur ESP32-S3 avec Wi-Fi 802.11 b/g/n et Bluetooth 5, compatible avec l'Arduino IDE, MicroPython et ESP-IDF. Ses usages principaux incluent le prototypage IoT, la sécurité matérielle (émulation de clavier USB HID, démonstrations Rubber Ducky) et le développement d'appareils autonomes.
Spécificités
Microcontrôleur : ESP32-S3 (Xtensa LX7), mémoire flash 16 Mo.
Affichage : Écran couleur TFT ST7735 0,96" (65k couleurs).
Connectivité : USB-C (pour l'alimentation et le débogage).
Network : Wifi 802.11 b/g/n
Network : Bluetooth 5
Stockage : Slot pour carte microSD (TF) supportant jusqu'à 32 Go.
Développement : Supporte les bibliothèques TFT_eSPI, FastLED et les protocoles I2C/SPI/UART.

2 - Sources d'infromations Lilygo T-Dongle S3 ESP32-S3

URL du fabriquant dongle USB "LILYGO" : https://lilygo.cc/products/t-dongle-s3
URL du fabriquant de la puce ESP32-S3 "ESPRESSIF" : https://docs.espressif.com/projects/arduino-esp32/en/latest/

3 - Plateformes possibles pour agir sur la clef USB : enregistrer des scripts etc

Arduino IDE : https://www.arduino.cc/en/software/
Platform IO-ide https://platformio.org/platformio-ide
Micropython : https://micropython.org/

4 - Firmware officiel XINYUAN-LilyGO

Informations Firmware officiel XINYUAN-LilyGO
URL du firmware XINYUAN (firmware officiel, par défaut) : https://github.com/Xinyuan-LilyGO/T-Dongle-S3
Télécharger l'archive, décompresser l'archive : https://github.com/Xinyuan-LilyGO/T-Dongle-S3/archive/refs/heads/main.zip
Ressources alternatives ESP32-S3 USB LilyGO Dongle
URL : https://www.rodneybeede.com/security/ESP32-USB-Army-Knife.html
Tuto pour (ré)installer le firmware officiel XINYUAN : https://www.youtube.com/watch?v=FwLMvrydpHI
Installation du firmware XINYUAN-LilyGO avec ESPTOOL
Brancher le Dongle S3 et repérer avec DMESG s'il est bien accessible via le chemin "/dev/ttyACM0"

Une fois l'archive décompressée, installer "ESPTOOL" :

	sudo apt-get install pipx
	sudo pipx install esptool

Avec ESPTOOL, effacer la mémoire FLASH du Dongle S3, puis déposer le firmware dans la mémoire FLASH du Dongle S3 :

	esptool.py --port /dev/ttyACM0 erase_flash
	esptool.py --chip esp32s3 --port /dev/ttyACM0 --baud 460800 write_flash 0x0
		Téléchargements/dongle/T-Dongle-S3-main/firmware/T-Dongle-S3_factory_screen_251218.bin

Se connecter au Dongle S3 via le port série avec Minicom.
```
sudo minicom -D /dev/ttyACM0 -b 460800
```

Affichage des échanges via Minicom

	Bienvenue dans minicom 2.10

OPTIONS: I18n
Port /dev/ttyACM0, 15:29:13 [U]

Tapez CTRL-A Z pour voir l'aide concernant les touches spéciales

ESP-ROM:esp32s3-20210327
Build:Mar 27 2021
[2025-12-29 15:49:14.911] rst:0x15 (USB_UART_CHIP_RESET),boot:0x8 (SPI_FAST_FLASH_BOOT)
[2025-12-29 15:49:14.911] Saved PC:0x4037aaca
[2025-12-29 15:49:14.911] SPIWP:0xee
[2025-12-29 15:49:14.911] mode:DIO, clock div:1
[2025-12-29 15:49:14.911] load:0x3fce2820,len:0x116c
[2025-12-29 15:49:14.911] load:0x403c8700,len:0xc2c
[2025-12-29 15:49:14.911] load:0x403cb700,len:0x3108
[2025-12-29 15:49:14.911] entry 0x403c88b8

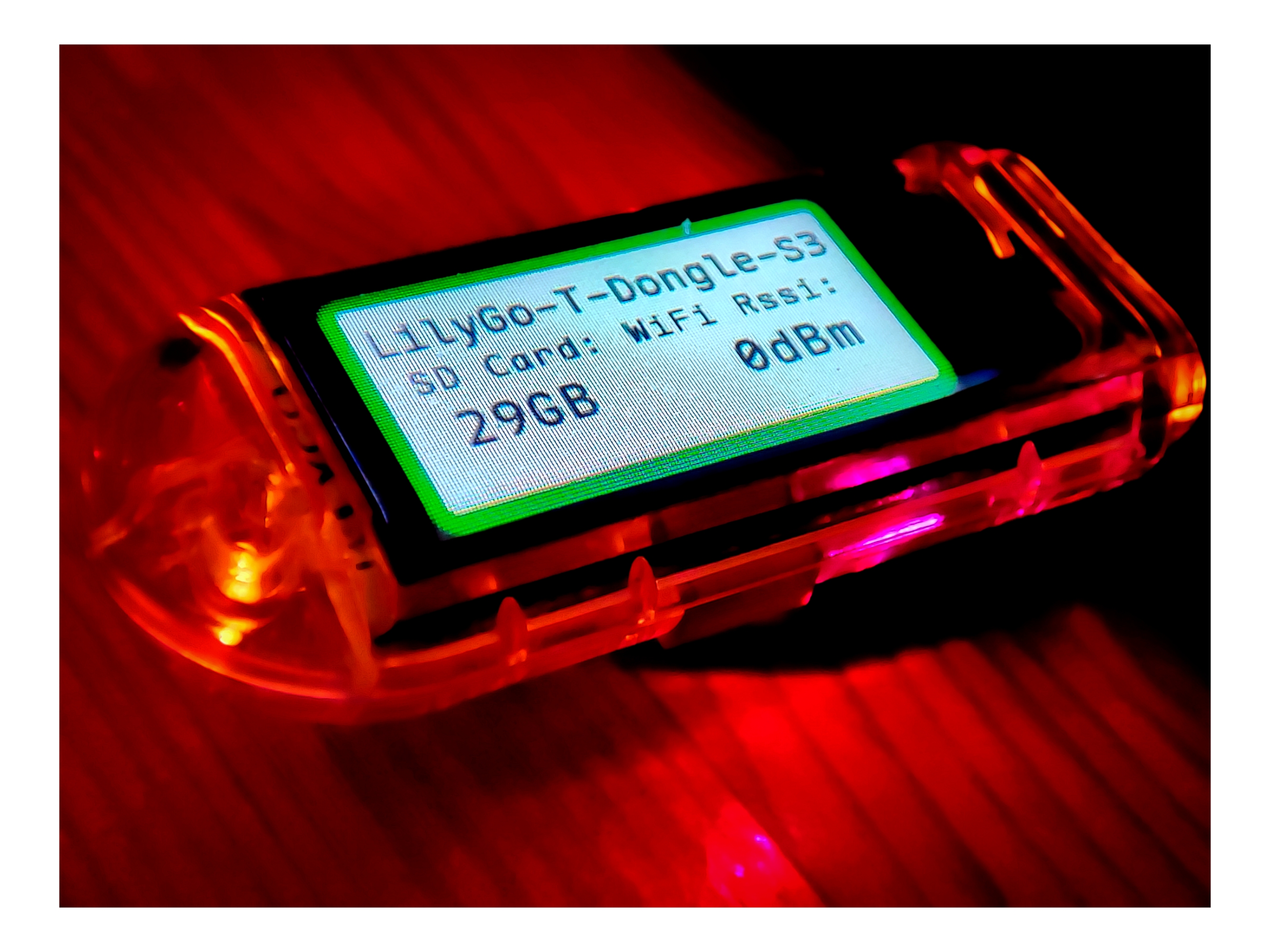

[2025-12-29 15:49:14.911] Hello T-Dongle-S3
[2025-12-29 15:49:14.911] SD_MMC Card Type: SDHC
[2025-12-29 15:49:14.911] LCD initialized
[2025-12-29 15:49:14.911] LVGL initialized

5 - Firmwares alternatifs

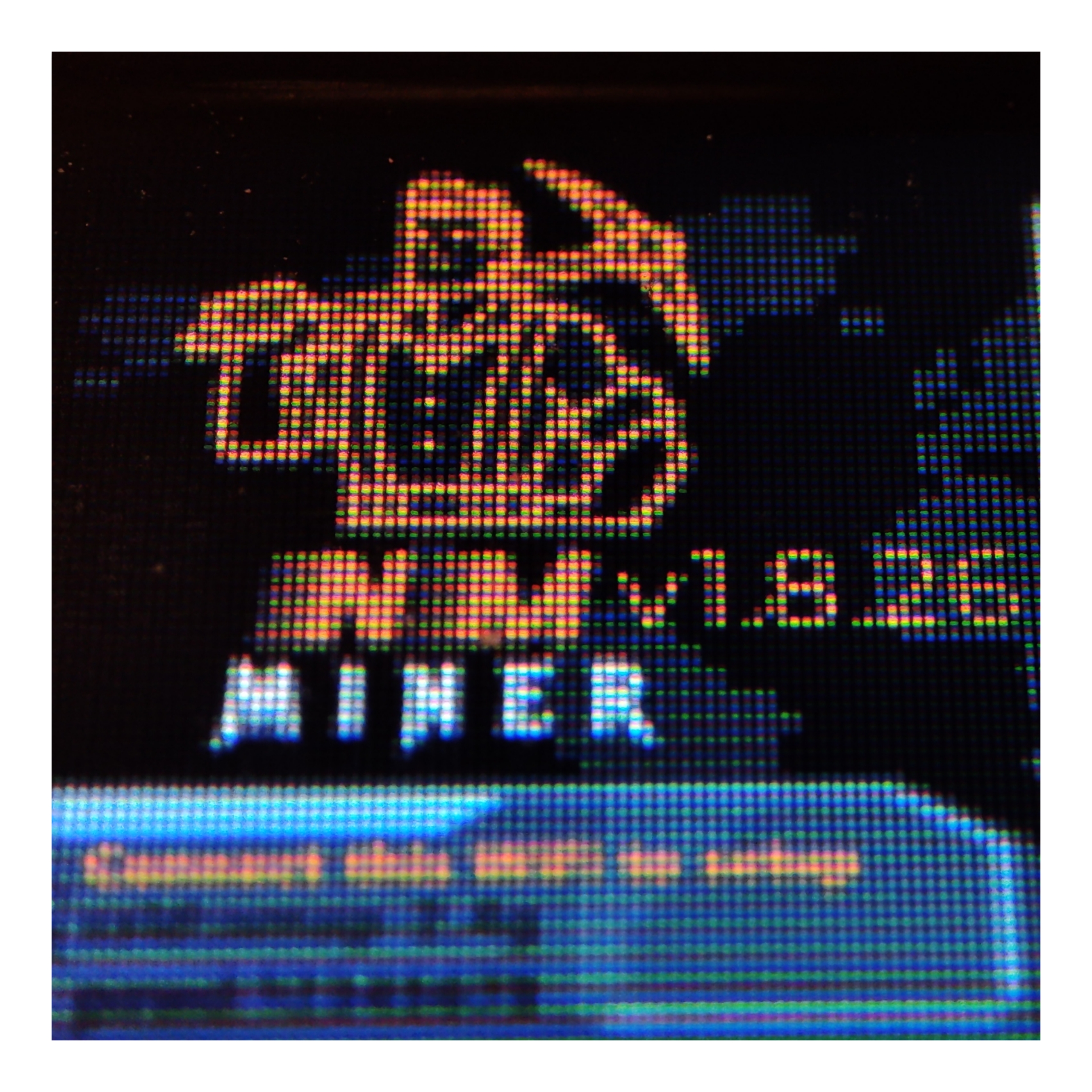

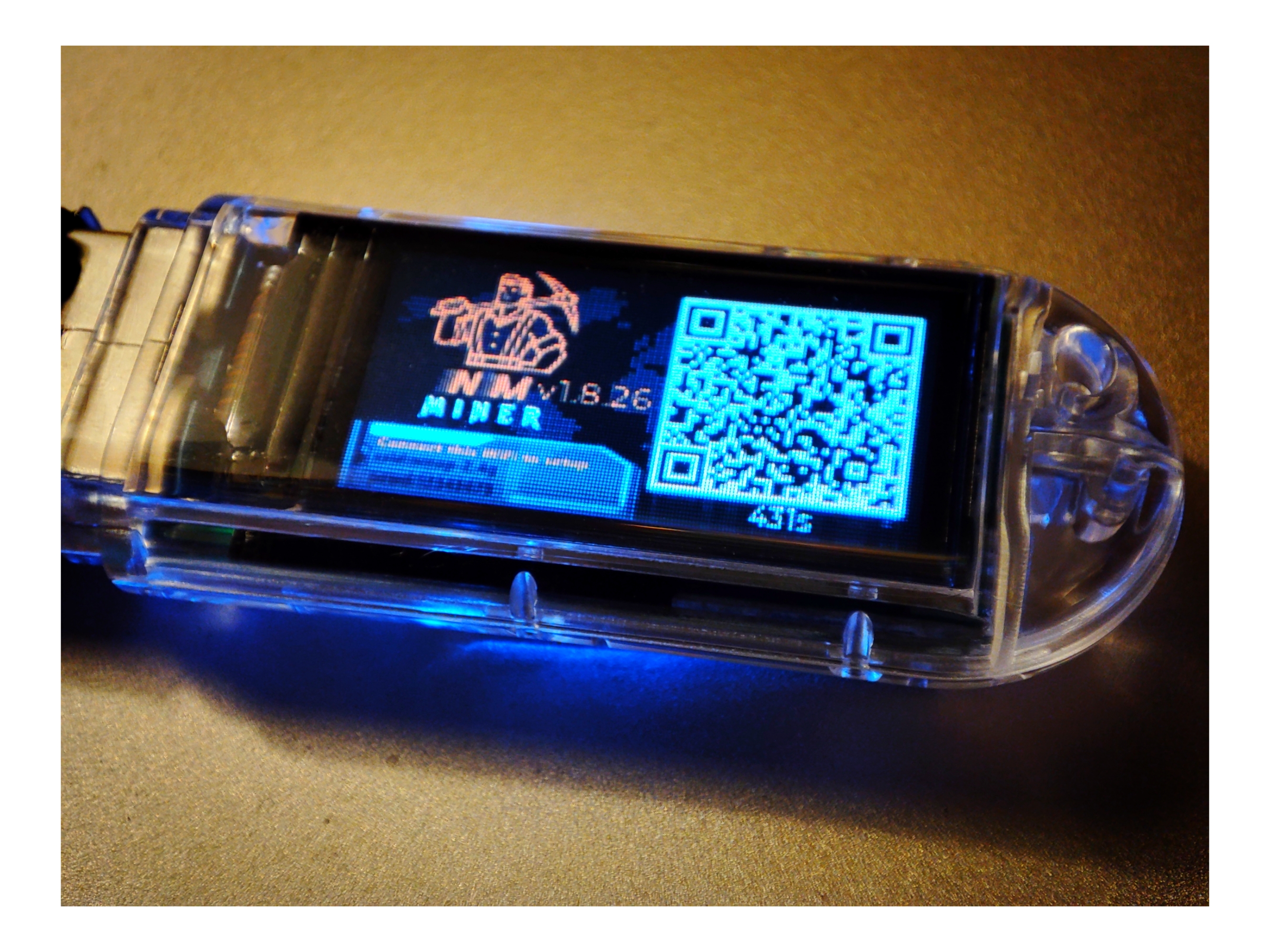

NMMiner : Miner du Bitcoin avec un dongle S3
URL NMMiner : https://github.com/NMminer1024/NMMiner
Accéder à l'outil web permettant de flasher directement le dongle S3 !
Zephyr Project : https://docs.zephyrproject.org/latest/boards/lilygo/tdongle_s3/doc/index.html
I Am SHODAN & USB Army Knife : https://github.com/i-am-shodan/USBArmyKnife
